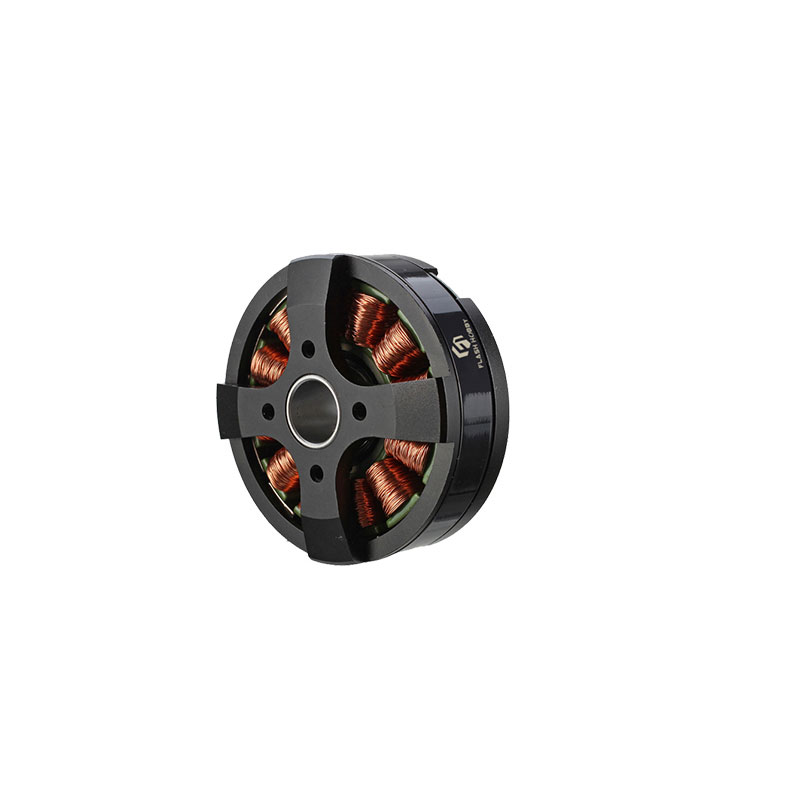

Jaký je princip fungování Gimbal Motor?

Kardanové motoryjsou základním kamenem stabilizační technologie pro moderní drony, kamery a roboty. Využívají elektromagnetické principy a zpětnovazební smyčky v reálném čase k potlačení nežádoucího pohybu během milisekund. Pojďme se dozvědět více o kardanových motorech sFlash Hobby.

Jak to funguje

Detekce pohybu: Integrovaná IMU (Inertial Measurement Unit) detekuje úhlovou rychlost (±4000°/s) a zrychlení (±32g) při frekvenci 1kHz.

Korekce v reálném čase: Tato data jsou přiváděna do PID regulátoru, který vypočítává úpravy točivého momentu do 2 ms.

Elektromagnetický pohon: Třífázový bezkomutátorový motor generuje protitahový moment prostřednictvím Lorentzovy síly a stabilizuje užitečné zatížení až do 10 kg.

Klíčové komponenty

Stator: 12-18 slotů, vinutý měděným drátem 0,1 mm (kroutící moment při nízkých otáčkách vyžaduje alespoň 80 otáček).

Rotor: Vícepólové neodymové magnety N52 (8-14 pólů pro plynulou rotaci).

Senzor: Snímač s Hallovým efektem s přesností polohování 0,01°.

Často kladené otázky

Q1: Jakou roli hraje IMU?gimbal na motorceoperace?

IMU měří pohyb v 6 osách (3 osý gyroskop + 3 osý akcelerometr). Když vnější síly způsobí naklonění gimbalu, IMU odešle chybová data do ovladače a během 3 milisekund spustí vypínání motoru.

Otázka 2: Proč se metoda navíjení u kardanových motorů liší od standardních motorů BLDC?

Standardní BLDC motory upřednostňují vysoké rychlosti (>10 000 ot./min.). Kardanové motory používají tenčí drát a mají 2-3krát více otáček, což vede k vyššímu točivému momentu i při otáčkách pod 1000 ot./min, což je rozhodující pro stabilitu.

Q3: Jak počet pólů ovlivňuje výkon stability?

Vysoký počet pólů (12-16 pólů) snižuje ozubený moment o 70 %, což umožňuje jemné doladění. Naše 14pólové motory dosahují krokového rozlišení 0,005° a poskytují plynulost filmové kvality.
